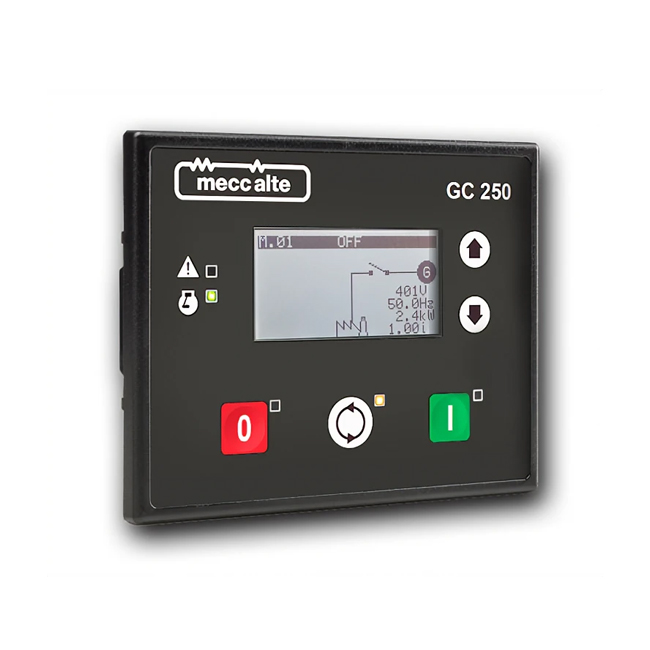

MAIN FEATURES

• 3 Phase mains (utility) sensing

• Large LCD display with LED backlight and icons

• Compact dimensions

• AUTO-START and AMF (Automatic Mains Failure) controller forsingle gensets

• 3 Phase generator sensing

• 3 CT inputs• True RMS measurements: kW, kVA, kVAr, pf, kWh (phase and total)

• 4 Configurable digital inputs

• 3 Configurable analogue inputs + Configurable Charge alternator D+input

• Interface for traditional and J1939 engines

• USB serial port for configuration and FW update

•  Periodical test

• Remote start and stop

• Embedded alarm sounder

• Real Time Clock with internal rechargeable Lithium battery

• Free configuration software

• Data recording: 64 events log, 64 (slow) + 42 (fast) periodicalrecordings

EMBEDDED FUNCTIONS

User-friendly symbols and codes for:

• Minimum/maximum voltage generator

• Minimum/maximum generator frequency

• Over speed

• High coolant temperature

• Minimum fuel level

• Low battery voltage

• Failure engine CANBUS

Protective measures for all phases or for each single phase:

• Engine protection

• Fuel reserve

• Minimum/maximum fuel level

• Minimum/maximum battery voltage

• Minimum/maximum oil pressure and temperature

• Minimum/maximum coolant temperature

• Maximum power (32)

• Closing failure of mains contactor or genset contactor

• Engine over crank

• Over speed from generator frequency

• Belt breakage

• Operating conditions not reached

• Emergency stop

Generator protection:

• Underfrequency (81U)

• Overfrequency (81O)

• Undervoltage (27)

• Overvoltage (59)

• Time dependent overcurrent (51)

• Instantaneous overcurrent (50)

• Phases sequence (47)

• Currents and voltages unbalance (46/47)

Mains protection:

• Minimum/maximum mains voltage (27/59)

• Minimum/maximum mains frequency (81U/81O)

• Mains failure

TECHNICAL DATA

• Recommended operating temperature -30°C to +70°C

• Storage temperature -30°C to 80°C

• Dimensions: 142 (W) x 112 (H) x 41 (D) mm

• Cut-out dimensions 118 (W) x 92 (H) mm• Weight 250grammes

• Protection degree IP65 (with complimentary gasket)
